Ismét izgalmas adatokat oszt meg velünk Dénes Om – amelyet ez úton is köszönünk neki. Kétségtelenül igaz, a történelem alakulása okán az alant bemutatott berendezésekből kevés található idehaza – ám ez semmit nem von le az értékükből, továbbá a gyűjtés- és a technikatörténet szemszögéből pont annyira értékes lomoknak számítanak, mint bármelyik szovjet, amerikai vagy magyar társuk.
A Churchill-M MK IV tank
Az angolok leginkább említésre méltó tankja a második világháború időszakában a Churchill nehéz harckocsi volt, mely sikeresen vette fel a küzdelmet a németek nehéz páncélosaival. A képen jól látszik, hogy a rádiót a torony hátsó részén, az ágyúval szemben helyezték el. A Wireless Set No.19 típusú készülékek kettős kivitelben (A és B Set) készültek, melyek RH és URH frekvenciasávon működtek.

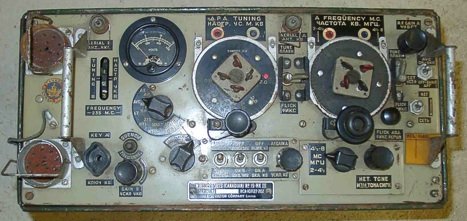

A WS 19 adóvevője
A WS 19 adóvevője
Parancsnoki járművekbe viszont két teljes készüléket szereltek. A WS. No. 19. készüléknek 1941-től többféle kivitele jelent meg, gyártották Anglián kívül USA, Kanada és Ausztrália gyáraiban.
Wireless Set No. 19 Mk.I
Az MK I.-ben az A-set 2,5-6,25 MHz hullámsávon, A1-A2-A3 üzemmódban, a B-set URH 229-241 MHz frekvenciákon csak A3 üzemmódban üzemelt.
Antennái: A-set 2,4-3,6 méteres botantenna, B-set félhullámú botantenna.
Antennateljesítménye: A-set távbeszélő üzemben, 1,2-2,5 Watt
A-set távíró üzemben három-öt Watt
B-set távbeszélő üzemben 0,4 Watt
A-set vevője szuperheterodin rendszerű, a B-set szuperregeneratív kapcsolású.
Hatótávolsága: 2,4 m botantennával, rövidhullámon, távbeszélő üzemben tizenhat kilométer. (Ezt az adatot erős kétkedéssel kell fogadni!)
A készüléket korlátozott számban gyártották, úgy a frekvencia terjedelme, mint a teljesítménye kevés volt. 1942 elején a módosított változatot kezdték gyártani.
Wireless Set No. 19 Mk.II és Mk.III
Az MK II.-ben az A-set 2,5-4,5 MHz és 4,5-8,0 MHz frekvencia sávon dolgozott, a B-set URH 229-241 MHz (!) frekvenciákon üzemelt, az Mk.I-hez hasonló üzemmódokban. Antennái, antennateljesítménye, hatótávolsága nem változott, csak a frekvenciaterjedelem növekedett nyolc MHz-ig.
Az adott időszakban a 240 MHz elérése technikai bravúrnak számított – különleges elektroncsövek kellettek hozzá és az ellenség nehezen tudta lehallgatni.

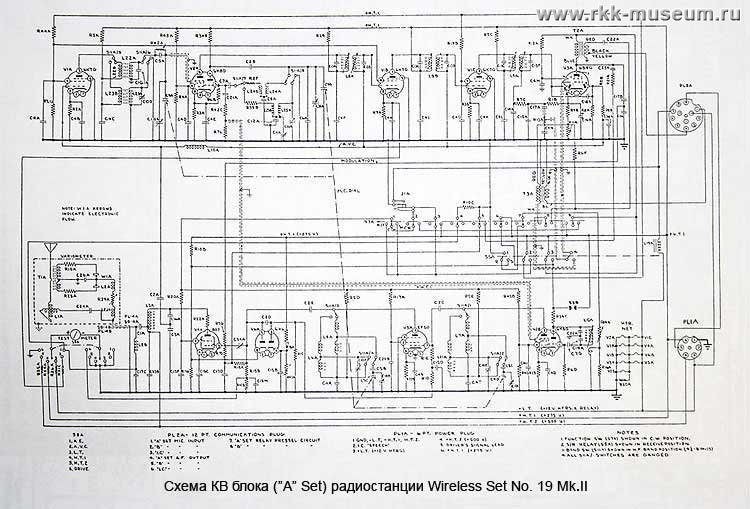

A WS 19 rövidhullámú rész (A-set) kapcsolási rajza
Amplifier RF No. 2
A WS-19 MK I.-hez rövidhullámú teljesítményerősítőnek fejlesztették ki, még 1942-ben. Sugárzónak az Mk I. antennát használhatta.
Frekvencia terjedelme : 2,5-4,5 MHz és 4,5-8,0 MHz
Kimenő teljesítménye: távbeszélő üzemben tíz-tizennégy Watt
Távíró üzemben huszonöt-harminc Watt
(Létezett Kanadai gyárak által készített hatvan Wattos erősítő is.)

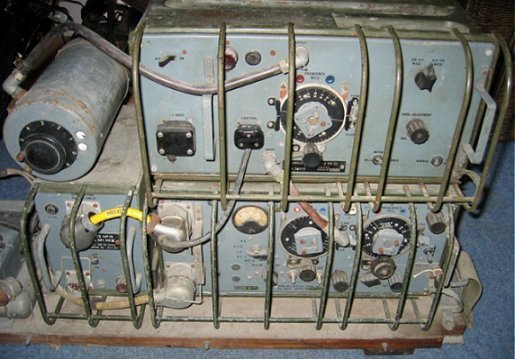

A WS 19 készülék (alul) a teljesítményerősítővel
A képeken látható rácsokat sérülések elleni védelemként szerelték a készülék elé. Főleg az ágyúlőszerek mozgatása pl. töltés, hüvelykidobás, veszélyeztette a rádió kezelőszerveit.
A toronybelső a rádióval

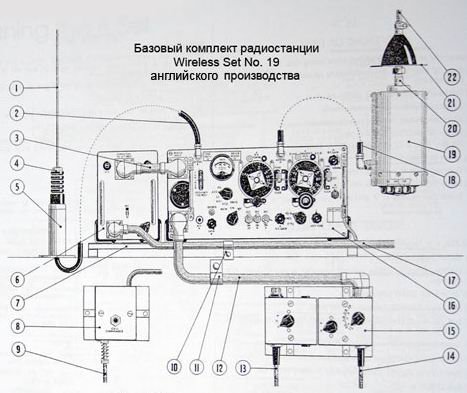

Az ábrán látható a kétféle antenna csatlakozása
Wireless Set No. 38 Mk. II
A készüléket a Churchill I.-II.-III. és IV. típusokon alkalmazták, gyakran a WS 19-el együtt. Mivel eredetileg hordozható gyalogsági rádiónak készült, feladata a harckocsizók és a gyalogság közötti kapcsolat biztosítása, elsősorban gyalogsági tankokon.
Frekvenciasáv: 7,4-9,2 MHz, csak A3 üzemmódban üzemelt. (Megjegyezzük, hogy ez a frekvenciasáv csak nappal üzembiztos.)
Antennái: Churchill III-IV. tankokon 3,6 méteres botantenna.
Antennateljesítménye: 0,4 Watt
Hatótávolsága: egy mérföld, azaz ezerhatszáz méter
Vevője szuperheterodin rendszerű, öt csöves.
A WS 38 Mk II rádió a harckocsiban
A WS 38 Mk II adó-vevő

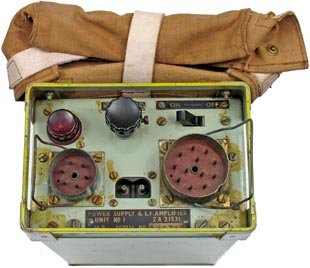

A WS 38 Mk II tápegysége
A WS 38 Mk II kapcsolási rajza
Az adóvevő egység belülről a csövek felől
A WS 38 beépítve WS 19 mellé
